一些大型工程壓力管道口徑較大，例如80”、90”、100”等，如果對這些大口徑不銹鋼管道做水壓試驗檢測，需要的水量很大，框架或管廊需要承受很大的荷載，不合理，也不易實現(xiàn)。如果采用氣壓試驗，卻有一定的危險性，曾有某單位因對大口徑不銹鋼管道采用氣壓試驗而造成爆炸的事故。采用無損檢測焊縫的方法替代，如果是GC1管道無損檢測比例較高，則成本會很高。對于大口徑管道是用氣壓試驗還是水壓試驗，只能根據設計條件具體情況進行選用。

大口徑不銹鋼管道壓力試驗計算工程實例

 某DN200管道設計溫度320℃，壁厚15mm，設計壓力2MPa（以下皆為表壓），材料GB 3087的20＃。管道水壓試驗壓力計算如下。

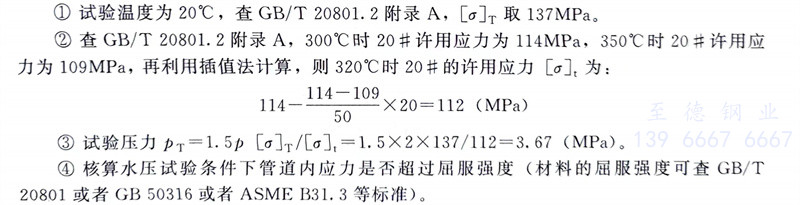

   ①. 試驗溫度為20℃，查GB／T 20801.2附錄A，[o]r取137MPa。

   ②. 查GB／T 20801.2附錄A，300℃時20＃許用應力為114Ma，350℃時20＃許用應力為109MPa，再利用插值法計算，則320℃時20＃的許用應力[σ]，為：

  ③. 試驗壓力

  ④. 核算水壓試驗條件下管道內應力是否超過屈服強度（材料的屈服強度可查 GB／T20801或者GB 50316或者 ASME B31.3等標準）。

 查GB／T 20801.2得知GB／T 3087的20＃鋼最小屈服強度為245MPa，大于3.67MPa。水壓試驗條件下管道的內應力遠小于材料的屈服強度，故該水壓試驗壓力選擇合適。若計算得到的管道水壓試驗條件下產生的管道內應力超過材料的屈服強度，則需要將水壓試驗壓力降低至不超過材料屈服強度下的最大壓力。
